衬氟管道泵的止回阀如何安装

更新时间:2022-10-06     浏览次数:116

衬氟管道泵安装止回阀主要是防止液体回流,下面我们就来了解一下止回阀安装具体位置。那止回阀的安装位置怎么确定呢?泵前使用与泵后使用止回阀有什么区别呢,泵前使用主要用于哪些方面?止回阀通常要配合别的阀门同时使用,那跟其他阀门配合使用时,止回阀要使用在哪呢?

止回阀又叫逆止阀,是一种自动阀门,它借助管道中流动介质的压力推动阀瓣,来达到阀门的关掉和开启,当介质停止流动,止回阀阀瓣关掉,它能够有效预防管道中介质产生逆流,这对确保管道的安全性发挥了非常重要的作用。

止回阀按结构划分,又可分为升降式止回阀、旋启式止回阀和蝶式止回阀三类。升降式止回阀又可分为立式和直通式两种。旋启式止回阀分成单瓣式、双瓣式和多瓣式三类。蝶式止回阀分成蝶式双瓣、蝶式单瓣,以上这些止回阀在联接方式上又可分为螺纹连接、法兰连接、焊接和对夹式联接四种。

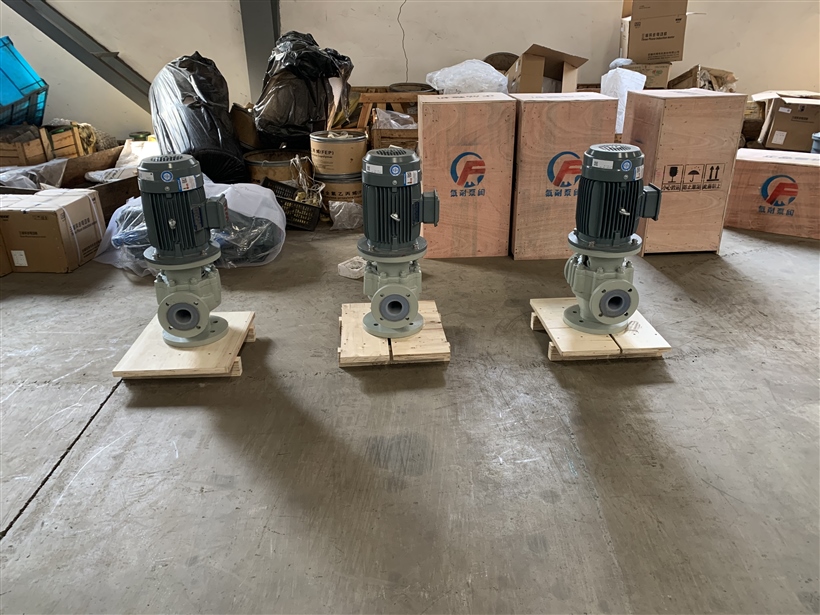

衬氟管道泵

使用止回阀是为了确保水泵里面水流的流向,进而确保水泵的正常运转。所以关于止回阀的安装位置,到底是安装于水泵前还是水泵后,可以分为这两种情况:

一个是安装于水泵前竖吸管端头,又叫底阀。主要目的是为了不需要抽一次水向水泵充一次水,是因为水泵内以及泵前的吸管内无水时水泵只可以空转抽不上水,因此水泵内必需充满水才可以抽出水。这类水泵的安装是高过液面时的一个方法,又叫负压法。还有一种就是安装于水泵的后面。这类安装方法是液面高过水泵的状况下,便于启停水泵时不需要关水泵出水阀,尤其是对于母管制水泵系统,避免产生逆流的现象。止回阀必需安装于泵的出口、出口控制阀之前的具体位置,以便于检修止回阀。通常泵的出口一道是软连接(减震器),接着是止回阀,再接着是隔断阀(如蝶阀、闸阀、截止阀等)

1、先装闸阀或者蝶阀后装止回阀

优势:能保护蝶阀或者闸阀,冲击力靠止回阀承担。

弊端:止回阀由谁来保护,止回阀是依靠压力差来开关,假如总管压力高就关,泵的压力高就开,如果采用的流量不稳定,那止回阀便会不断开关,也会影响止回阀寿命。并且止回阀坏了,尤其是母管制系统,必须停止系统后才可以进行修理。

2、先装止回阀后装闸阀或者蝶阀

优势:能保护止回阀,特别是在并联泵中,当一个泵不启动,其出口门关掉,另外一个泵启动的时候,冲击力都是闸阀或者蝶阀承担。止回阀发生故障后,可以关掉进出口阀隔离系统进行修理。

弊端:闸阀或者蝶阀由谁来保护?曾经出现过一个案例,蝶阀的阀板被打烂了
